蘇州谷景電子告訴您——UU共模電感與EE型、環型電感的區別及
電感類型特性解析
在電子電路設計中，UU共模電感、EE型電感和環型電感是三種常見的電感器件，它們各自具有獨特的結構特點和適用場景。

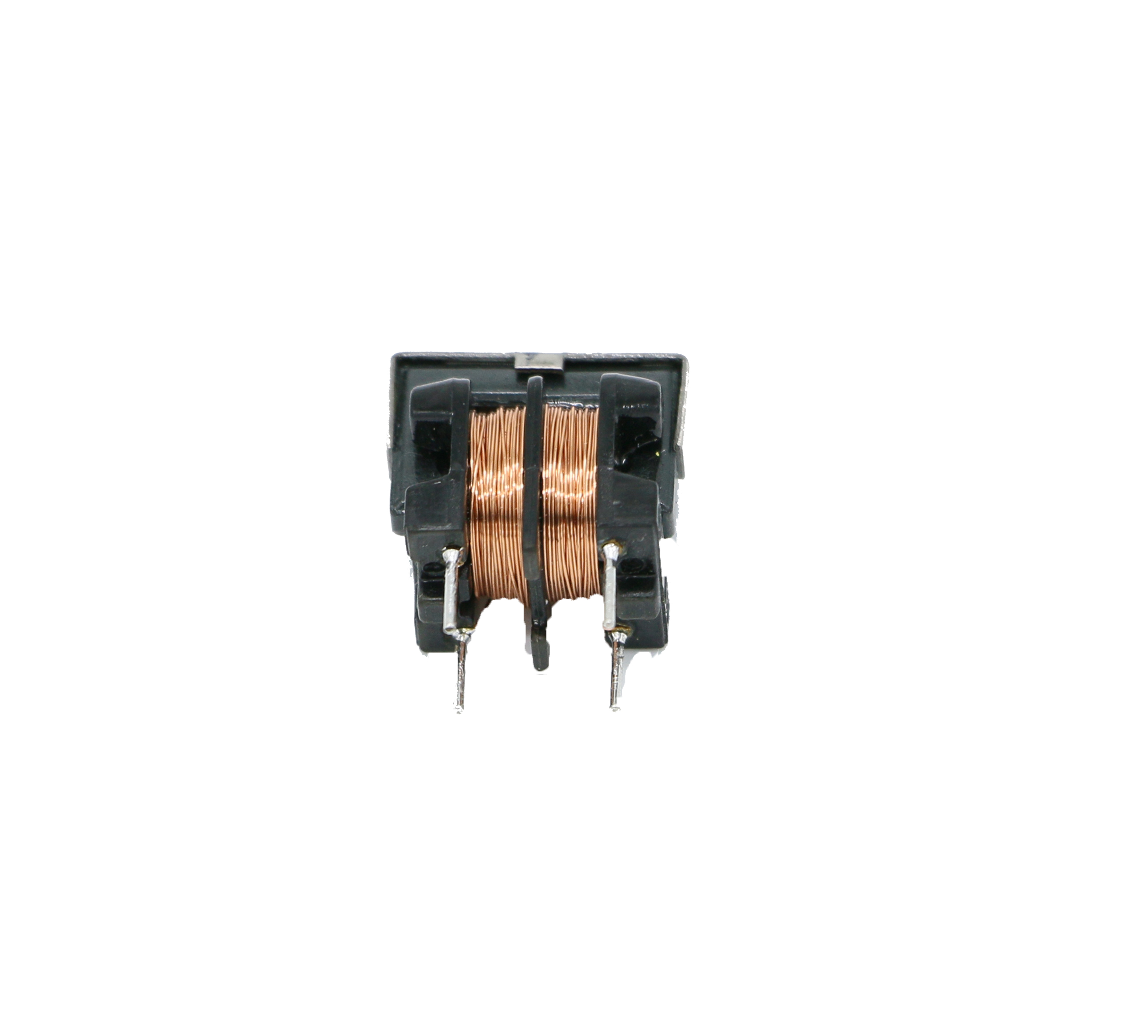

UU共模電感采用雙U型磁芯對稱結構，具有優異的共模噪聲抑制能力，特別適合用于EMI濾波和信號完整性保護。其開放式磁路設計使得散熱性能良好，但磁通泄漏相對較大。
EE型電感由兩個E型磁芯對合而成，磁路閉合度高，具有較高的電感量和效率，廣泛應用于電源轉換器和功率電路中。其結構緊湊，適合自動化生產，但在高頻性能方面略顯不足。
環型電感采用環形磁芯，磁路完全閉合，磁通泄漏極小，具有高的電感量和Q值。特別適合高頻應用和需要高精度電感的場合，但繞線工藝復雜，成本較高。
關鍵性能參數對比
三種電感在關鍵性能指標上存在明顯差異：
電感量范圍：環型電感通常提供寬的電感量范圍，EE型次之，UU共模電感相對固定
頻率特性：環型電感高頻性能佳，UU共模電感在中高頻表現優異，EE型更適合中低頻應用
額定電流：EE型電感通常具有高的電流承載能力，UU共模電感居中，環型電感相對較低
溫度特性：環型電感溫度穩定性好，UU共模電感因開放式結構散熱良好，EE型需注意溫升問題
專業選型指南
正確的電感選型需要考慮多方面因素：
1. 應用場景分析
電源濾波：優先考慮EE型或UU共模電感
EMI抑制：UU共模電感是首要選擇
高頻電路：環型電感具有優勢
大電流應用：EE型電感更為適合
2. 電氣參數匹配
根據工作頻率選擇合適類型的電感
確保電感量滿足電路設計要求
核對額定電流和直流電阻指標
考慮溫升對電路性能的影響
3. 安裝與成本考量
評估PCB布局空間和安裝方式
權衡性能需求與預算限制
考慮生產效率和供應鏈穩定性
4. 可靠性驗證
進行實際電路測試驗證
評估長期穩定性表現
考慮環境因素影響
在開關電源設計中，輸入級通常采用UU共模電感抑制傳導干擾，功率轉換部分使用EE型電感實現高效能量存儲和傳遞，而在輸出濾波環節，根據具體需求可選擇EE型或環型電感。
高頻通信設備中，環型電感因其優異的高頻特性和穩定性成為射頻電路的首要選擇，而設備電源部分則可能采用UU共模電感與EE型電感組合的方案。
正確理解各類電感的特性差異，結合實際應用需求進行綜合考量，才能選擇出優的電感解決方案，確保電子設備的性能和可靠性。
