了解 xSPI：高速閃存接口的未來
XSPI 簡介 ——什么是 XSPI？
XSPI--“eXpanded Serial Peripheral Interface”。它是一種高速通信協議，旨在與 NOR 閃存和其他外部設備連接。XSPI 是標準 SPI 的增強版本，提供更快的數據傳輸速度和更高的效率。XSPI 支持多個數據通道，與傳統的 SPI 協議相比，可實現更快的讀寫速度。它在 JEDEC JESD251 和 JESD251-1 下進行了標準化。
視覺效果：

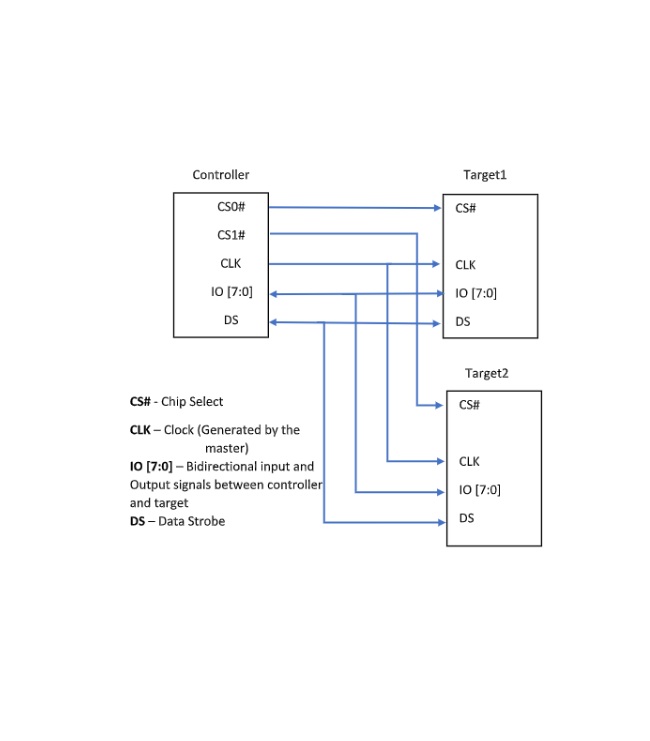

xSPI 主機（控制器）連接到閃存（目標）的框圖，箭頭顯示時鐘、片選和多個數據通道。
為什么 xSPI 很重要？
· 嵌入式系統、IoT（物聯網）和汽車電子產品等對更快數據處理的需求不斷增長，這使得XSPI 變得至關重要。它顯著提高了內存訪問速度，實現了更快的啟動時間、更快的數據檢索和整體增強的系統性能。
高速數據傳輸
· 支持八通道 SPI（8 位寬）以實現更快的通信。
· 在 DDR（雙倍數據速率）模式下提供高達 400 MB/s 或更高的速度。
改進的系統性能
· 減少嵌入式系統的啟動時間。
· 為處理器提供高效的內存映射讀取訪問，從而支持從外部閃存無縫執行代碼。
標準化和互作性
· 確保不同閃存供應商之間的兼容性。
· 簡化系統設計人員的集成過程。
低功耗
· 針對 IoT 設備、汽車系統和移動設備等電池供電應用進行了優化。
高級功能
· 糾錯碼 （ECC） 可提高數據完整性。
· 安全功能，例如用于安全啟動和固件更新的身份驗證和加密。
xSPI 相對于 QSPI 的優勢是什么
· 更快的數據傳輸
XSPI支持比 QSPI 更多的數據通道，這使其能夠以更高的速度傳輸數據。這為需要快速數據訪問的系統帶來了更快的性能。
·
低延遲 XSPI 減少了數據傳輸的延遲，使其成為每一毫秒都很重要的實時應用的理想選擇，例如汽車和工業系統。
· 更高的可擴展性
可以處理多個通道，并且更加靈活，使其能夠隨著技術的進步支持更高的速度，從而 滿足不斷增長的數據需求。
· 在復雜系統中實現更好的性能 XSPI 更適合需要快速處理大量數據的高性能應用，例如高分辨率視頻或高級傳感器。
· 提高效率
XSPI 減少了數據傳輸中的瓶頸，使系統能夠更高效地運行，從而在苛刻的環境中實現更流暢的性能。
·
|
|
|
|
|
|

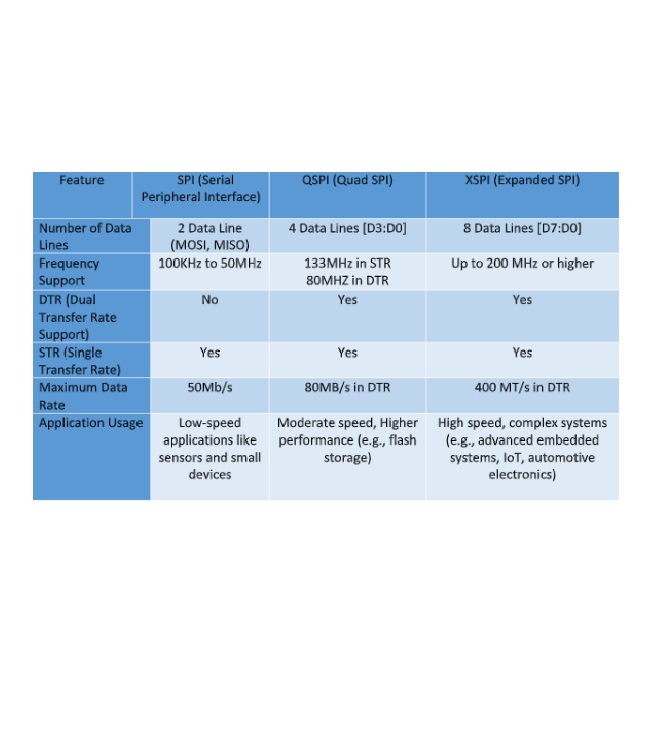

傳統 SPI、QSPI 和 xSPI 的比較
SPI、QSPI 和 xSPI 的幀格式
|
|
|
|
|
|

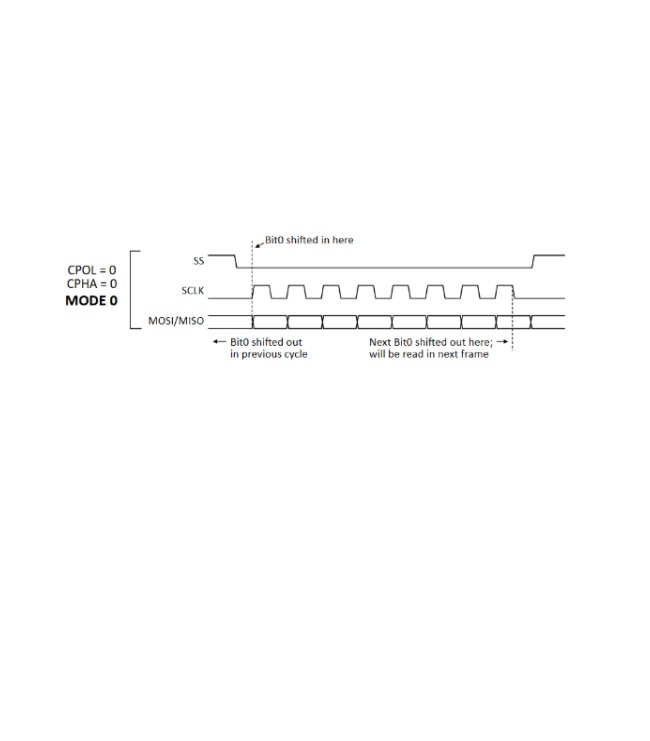

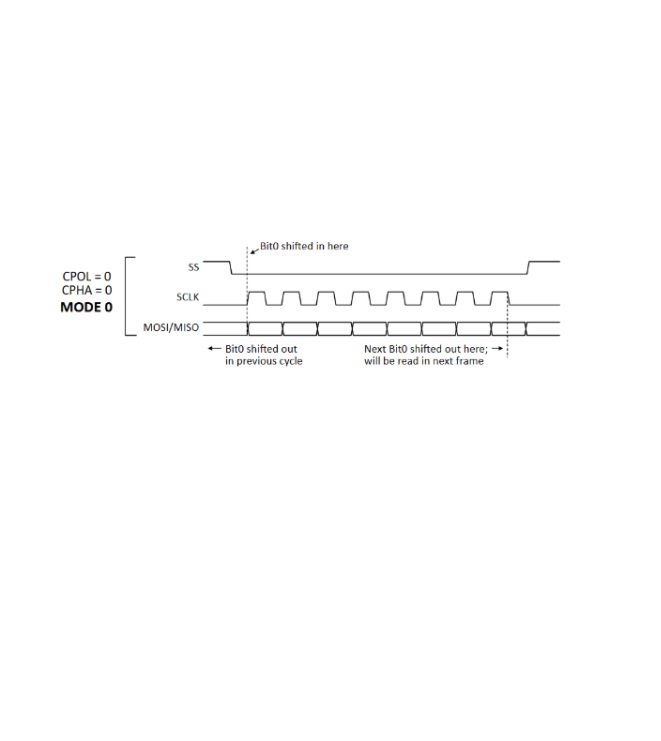

. SPI

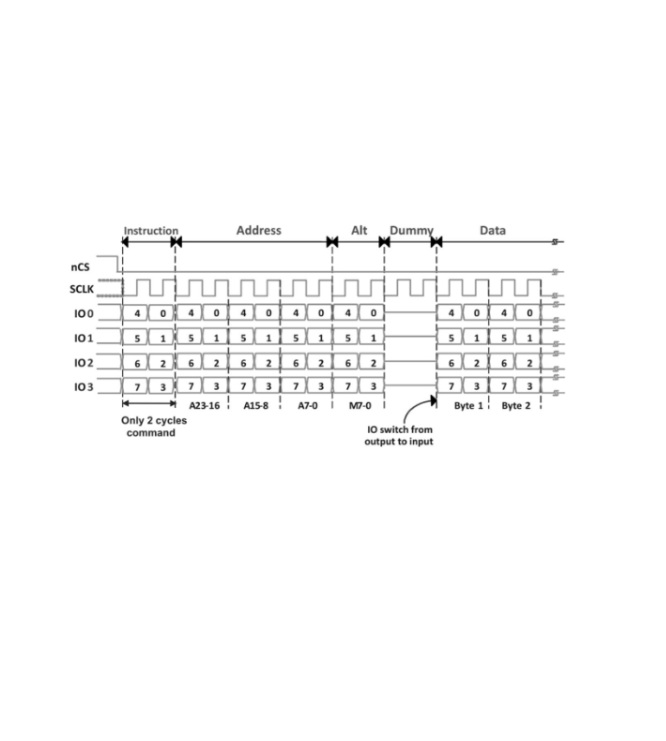

· QSPI
|
|
|
|
|
|
xSPI

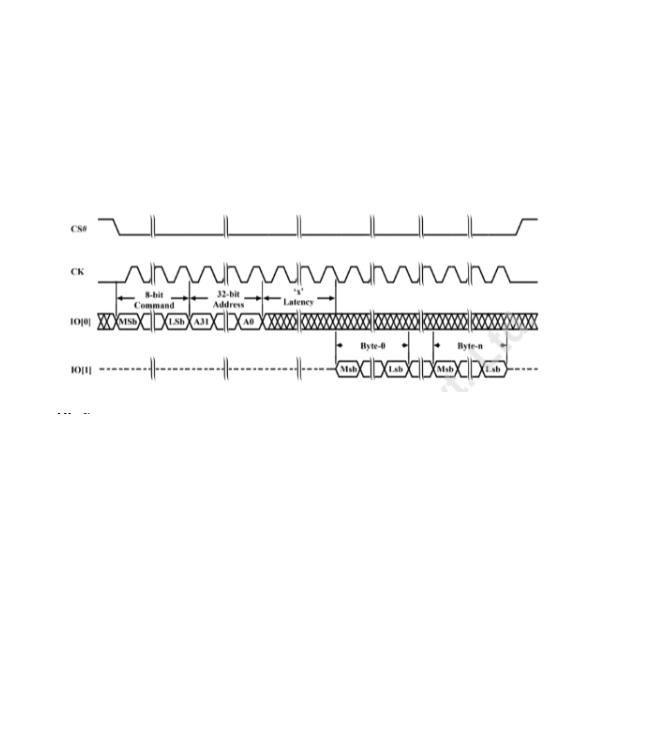

1S-1S-1S 模式
8D-8D-8D 模式
xSPI 的應用
· 汽車電子（ADAS、信息娛樂、ECU 固件存儲）
· 工業自動化（實時控制器、PLC）
· 航空航天與國家防御（安全且高可靠性的內存解決方案）
· 嵌入式系統（需要快速外部存儲器訪問的 MCU、FPGA 和 SoC）
想要高效地分析和調試 xSPI 接口？PGY-STG-PA XSPI協議訓練器和分析儀提供全部的測試能力，包括：
?支持xSPI/OSPI協議在1SDR、8SDR和8DDR模式之間切換
?單、雙、四和八進制SPI兼容性
? 8GB DDR內存用于深度數據分析
?高達8個IF-ELSE觸發級別，用于精確的事件捕獲
