七氟丙烷自動滅火系統由儲存瓶組、儲存瓶組架、液流單向閥、集流管、選擇閥、三通、異徑三通、彎頭、異徑彎頭、法蘭、安全閥、壓力信號發送器、管網、噴嘴、藥劑、火災探測器、氣體滅火控制器、聲光報器、警鈴、放氣指示燈、緊急啟動/停止按扭等組成
注意事項
七氟丙烷氣體滅火系統一般常見的有管網式、柜式、懸掛式，這三種也屬于內儲壓七氟丙烷氣體滅火系統，其輸送距離30米以內，還有一種是外儲壓七氟丙烷氣體滅火系統，其輸送距離可以達到150米，選擇氣體滅火方案，不要盲目地選擇，一般根據防護區的大小及結構選擇適合的氣體滅火方案，這樣不會造成經濟浪費。

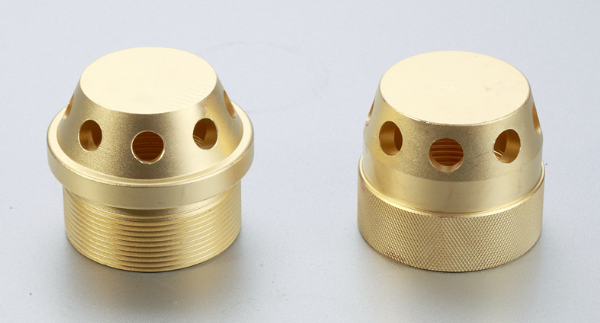

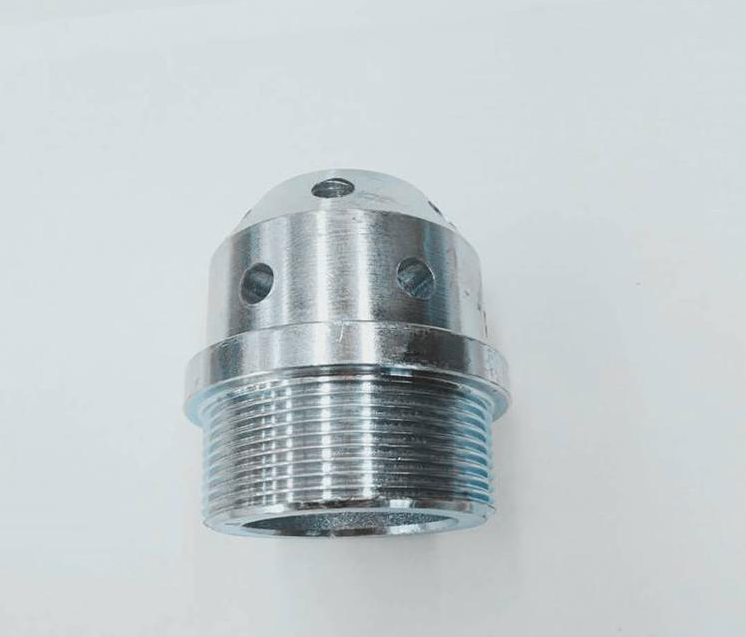

噴嘴
噴頭(噴嘴)是氣體滅火系統的重要組件。
一、噴頭的保護高度和保護半徑，應符合下列要求：
1，大保護高度不宜大于6.5m且最小高度不應小于0.3m；
2，噴頭安裝高度小于1.5m時，保護半徑不宜大于4.5m；
3，噴頭安裝高度不小于1.5m時，保護半徑不應大于7.5m
二、噴頭宜貼近防護區頂面安裝，距頂面的大距離不宜大于0.5m
三、設置在有粉塵、油霧等防護區的噴頭，應有防護裝置。
四、噴頭的布置應滿足噴體后氣體滅火劑在防護區均勻分布的要求。當保護對象屬可燃液體時，噴頭射流方向不應朝向液體表面。
另外噴嘴在安裝前檢查其型號、規格和噴孔方向是否符合設計要求。
在吊頂下面安裝噴嘴時其連接螺紋不露出吊頂，并加裝噴嘴擋流罩，以控制藥劑的噴射方向，防止損壞吊頂或其它高級燈具等設備。
所有和噴嘴連接的管道在加工時，注意英制與公制的轉換。
